Bitte beachten Sie den folgenden Hinweis.
|
Funktion »Arbeitszeiten, Material und Ersatzteile« für Datenmodule der NSG Version 3.4 möglich
Bei Datenmodulen von BESTD Anzeige Autark, denen der National Style Guide in der Version 3.4 zugrunde liegt, ist die nachfolgend beschriebene Funktion Arbeitszeiten, Material und Ersatzteile möglich! Sie können dies für ein Datenmodul überprüfen, indem Sie die Status-Informationen zum Datenmodul betrachten: Dort muss der Eintrag NSG Version: 3.4 vorhanden sein. |

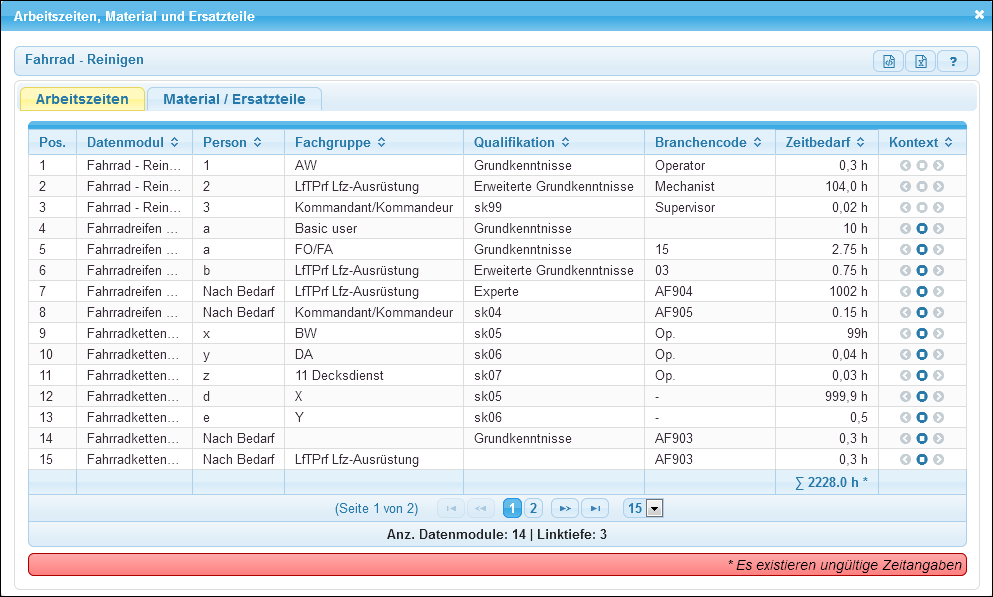

Der erste Reiter zeigt Informationen zu den einzelnen Arbeitszeiten.
Reiter »Arbeitszeiten«
|
Spalte
|
Bedeutung |
|
Pos.
|
fortlaufende Nummer
|
|
Datenmodul
|
Name des betroffenen Datenmoduls
|
|
Person
|
Anzahl der beteiligten Personen
|
|
Fachgruppe
|
Fachlich zuständige Gruppe für die entsprechende Tätigkeit
|
|
Qualifikation
|
erforderliche Qualifikation für die entsprechende Tätigkeit
|
|
Branchencode
|
Bezeichnung der entsprechenden Person
|
|
Zeitbedarf
|
geschätzter Zeitbedarf in Stunden für die entsprechende Tätigkeit Am Ende der Tabelle wird eine Summe Σ für den Zeitbedarf gebildet.
|
|
Kontext
|
Macht Angaben über den Zusammenhang der Tätigkeit innerhalb der Prozesskette. Es werden vorbereitende und abschließende Mahnahmen unterschieden und symbolisch dargestellt. Ein kleiner nach links zeigender Pfeil kennzeichnet eine vorbereitende Maßnahme.
Ein kleiner nach rechts zeigender Pfeil kennzeichnet eine abschließende Maßnahme.
Weitere Maßnahmen können beispielsweise Wartungsfunktionen sein.
Auch ist es möglich, dass keine nähere Angabe hinsichtlich des Kontextes gemacht wird.
|
Betrachten Sie folgendes Beispiel:

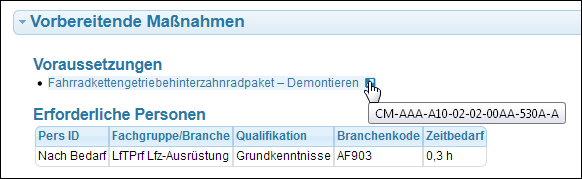

Das Datenmodul gibt an, dass gewisse Voraussetzungen erforderlich sind. Es verweist in einem Link auf das andere Datenmodul CM-AAA-A10-02-02-00AA-530A-A.
Ausschnitt aus einem Datenmodul

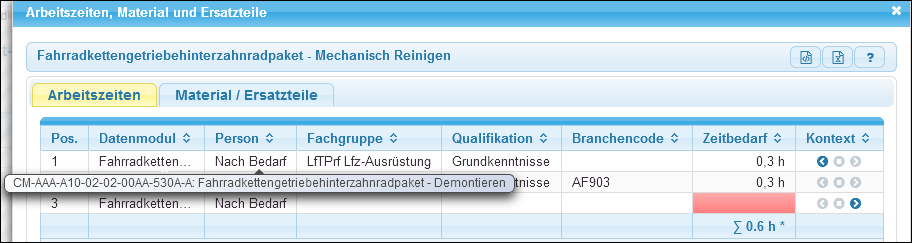

Im Dialog Arbeitszeiten, Material und Ersatzteile erkennen Sie dies wieder:
Das Datenmodul, auf das verwiesen wurde, erscheint in der Liste.

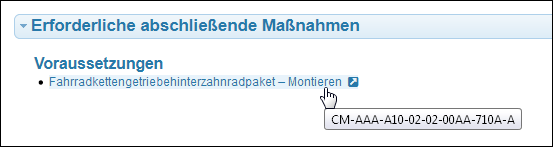

Analog für abschließende Maßnahmen:
Weiterer Link

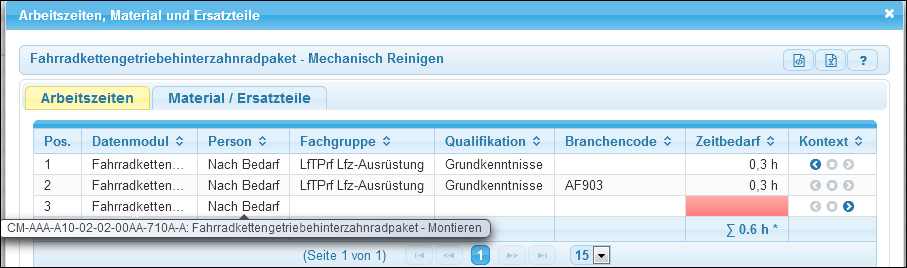

Die abschließende Maßnahme, d. h. das zugehörige Datenmodul, erscheint in der Liste der Arbeitszeiten.
Eine abschließende Maßnahme
Es kann vorkommen, dass keine oder eine nicht verwertbare Angabe zum Zeitbedarf vorhanden ist. Ein solcher Fall wird als »ungültige Zeitangabe« bezeichnet.
Die entsprechende Zelle in der Tabelle wird rot unterlegt angezeigt.
Die Spalte »Zeitbedarf« weist eine ungültige Zeitabgabe auf.

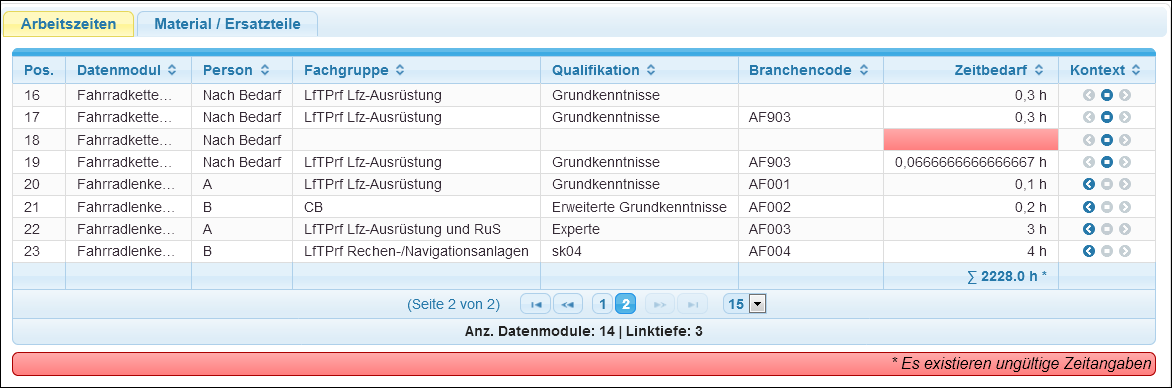

Ein anderes Beispiel:
Verschiedenartige ungültige Zeitangaben
