Grafiken / Abbildungen

Unterscheidung zwischen »Grafik« und »Abbildung«

In dieser Online-Hilfe (sowie in der Terminologie der Spezifikation S1000D) wird zwischen Grafiken (in S1000D: »graphic«) und Abbildungen (in S1000D: »figure«) unterschieden:

Eine Grafik ist eine Datei in einem Grafikformat, wie beispielsweise cgm, tif, oder jpg, die in eine Abbildung eingebunden wird.
Eine Abbildung dagegen ist ein (IETD-)Objekt in einem Datenmodul. Sie beinhaltet drei Elemente: einen Titel, eine oder mehrere Grafiken (die jeweils eine eindeutige ICN enthalten) sowie eine Legende.

Grafiken

Neben Text können innerhalb der S1000D-Datenmodule auch Grafiken eingebunden sein und in BESTD Anzeige dargestellt werden.

Die referenzierten Grafiken einer Abbildung sind eigenständige Objekte innerhalb von BESTD Anzeige.
Nach ihnen kann insbesondere gesucht werden. Hierzu steht der Reiter Grafiken innerhalb des Suchdialogs zur Verfügung.

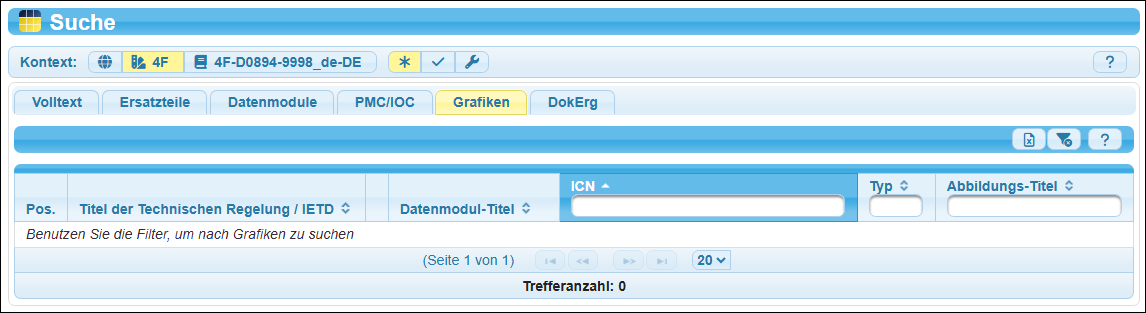

Der Reiter »Grafiken« zur Suche nach referenzierten Grafiken

Das eindeutige Identifizierungsmerkmal einer referenzierten Grafik ist ihre ICN (Illustration Code Number). Außerdem verfügt sie über einen Abbildungs-Titel.
