In der Sicht Schirmansicht wird die Schirmung an Steckverbindern dargestellt.
Dabei werden zunächst alle geschirmten Leitungen mit ihren Schirmabführungen und Schirmverbindungen dargestellt. Schirmabführungen werden stets vor den geschirmten Leitungen dargestellt. Schirmverbindungen zu anderen Schirmen werden aufgebaut.
Nachdem Sie die Sicht Schirmansicht gewählt und das Funktionssymbol Anzeigen gedrückt haben, wird Ihnen im gleichen Fenster unterhalb von Anschlussplan – Schirmansicht die entsprechende Sicht für den Anschlussplan dargestellt.
Sie befinden sich in der Schirmansicht.
Die folgende Doppelgrafik zeigt dies an einem Beispiel:

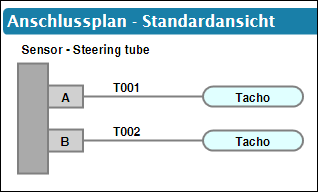

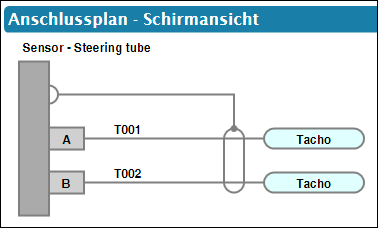

In der linken Grafik ist ein Anschlussplan in seiner Standardansicht zu sehen. In der rechten Grafik ist die zugehörige Schirmansicht mit einer einfachen Schirmung zu sehen.
 |
 |
Ein Anschlussplan in der Standard- und in der zugehörigen Schirmansicht
Es gelten folgende Darstellungsregeln:
 |
 |

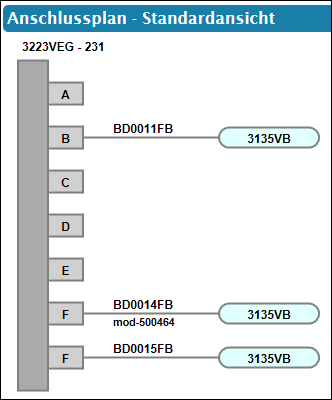

In der Schirmansicht (rechts) werden Kontakte, an die keine Leitungen angeschlossenen sind (hier: A, C, D, E) im Gegensatz zur Standardansicht (links) nicht dargestellt.
Eine (einfach) geschirmte Leitung mit Anschlusspunkt ● der Schirmabführung wird durch eine Kreislinie oder eine ovale Umrandung, die die Leitung umschließt, dargestellt.
Die Schirmabführung auf das Gehäuse des Startbauteils wird durch ein halbrundes Anschluss-Symbol dargestellt.

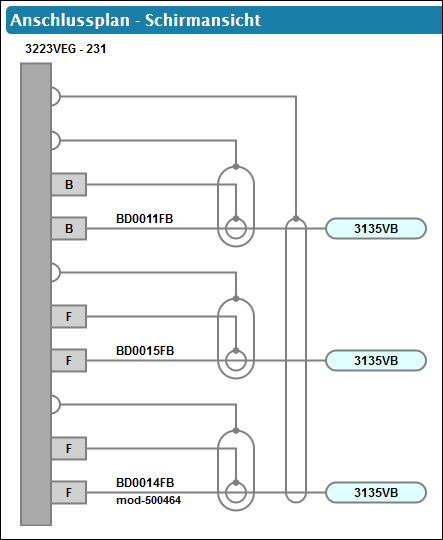

Leitungen können auch doppelt geschirmt sein. Ein sogenannter Overall Screen umschließt dabei bereits geschirmte Leitungen.
Existieren zu dem Gerät keine Schirmungs-Angaben, so erhalten Sie beim Anwählen der Sicht die folgende Meldung:
Hinweis, dass es zu diesem Gerät keine Schirmungs-Angaben vorhanden sind
