Suche der Gerätedaten

Die Suche nach Gerätedaten erfolgt über den Such-Button mit dem Buchstaben E in einem Quadrat.

Sie erhalten folgende Suchmaske:

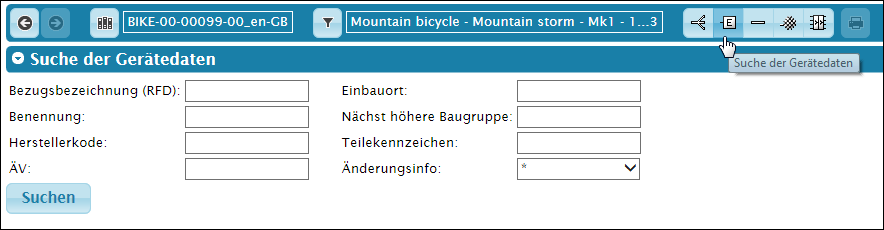

Suchmaske zu den Gerätedaten

Es stehen Ihnen für die Suche nach Gerätedaten folgende Suchfelder zur Verfügung:

• Bezugsbezeichnung (RFD)
• Benennung – Die Benennung der Geräte (in der Suche und in den Tooltips) kann fehlen. Dies ist insbesondere bei Daten der Fall, die gemäß der Spezifikation S1000D Version 2.0 erstellt wurden
• Herstellerkode
• ÄV – Änderungsveranlassung – Nummer der Technischen Anweisung oder Modifikation
• Einbauort
• Nächst höhere Baugruppe
• Teilekennzeichen
• Änderungsinfo

Die Suchergebnisse werden Ihnen in einer tabellarischen Ansicht in Zeilenform unterhalb des Suchbereichs angezeigt.

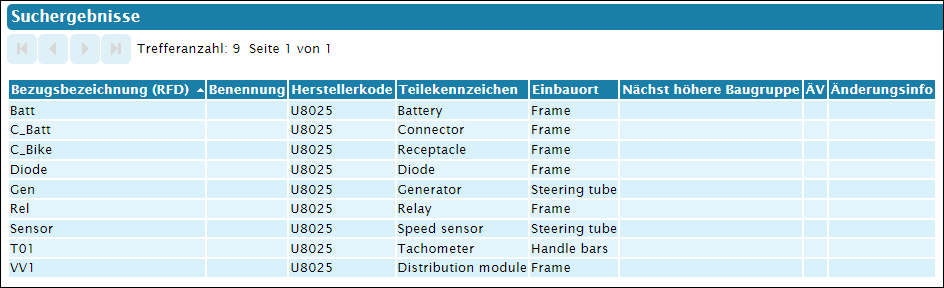

Liste der Suchergebnisse einer Suche nach Gerätedaten

Im Allgemeinen sind für jedes Gerät folgende Angaben stets vorhanden:

• Bezugsbezeichnung (RFD),
• Benennung (Hinweis: verfügbar ab Version S1000D 2.3).

Die weiteren oben aufgeführten Kennzeichen (= Suchmerkmale) eines Geräts sind optional vorhanden, d. h. abhängig von der Detaillierungsgrad.

Erweiterte Suche über Kontextmenü eines Geräts

Die Liste der gefundenen Geräte erlaubt für jedes Gerät eine weitere Suche mit Hilfe des Kontextmenüs zum Gerätedaten-Datensatz.

Klicken Sie zum Aufrufen des Kontextmenüs des Datensatzes mit der linken (!) Maustaste auf die entsprechende Zeile im Ergebnisbereich.

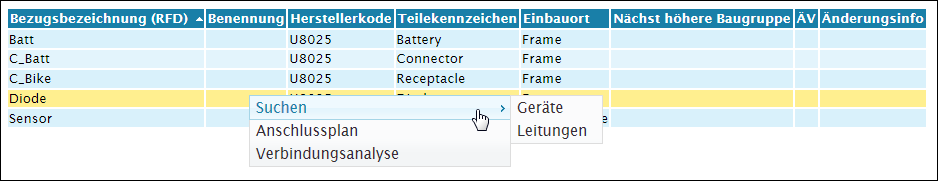

Kontextmenü zu einem Gerät im Ergebnisbereich der Gerätedaten-Suche

Die Suche über das Kontextmenü eines Geräts erlaubt die weitere Suche nach:

• Suchen,
• • Geräte,
  • Leitungen,

• Anschlussplan,
• Verbindungsanalyse.
