Die Oberfläche der Leitungsverfolgung wird innerhalb einer eigenen Seite des Browsers angezeigt. Unter der Titelzeile („Verkabelungsdaten – Internet Explorer“) werden die drei für die Leitungsverfolgung relevanten Bereiche angezeigt.

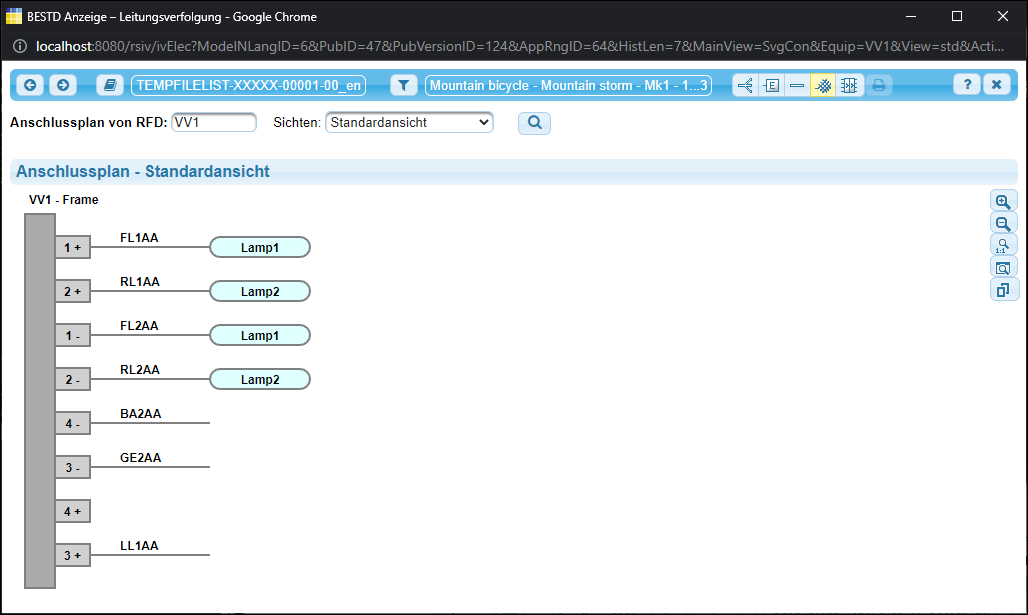

Die folgende Grafik zeigt ein Beispiel (farbige Markierungen zur Hervorhebung hinzugefügt) für ein Fenster innerhalb der Leitungsverfolgung.
Zu sehen ist die sogenannte Standardansicht des Anschlussplans zu einem Gerät.

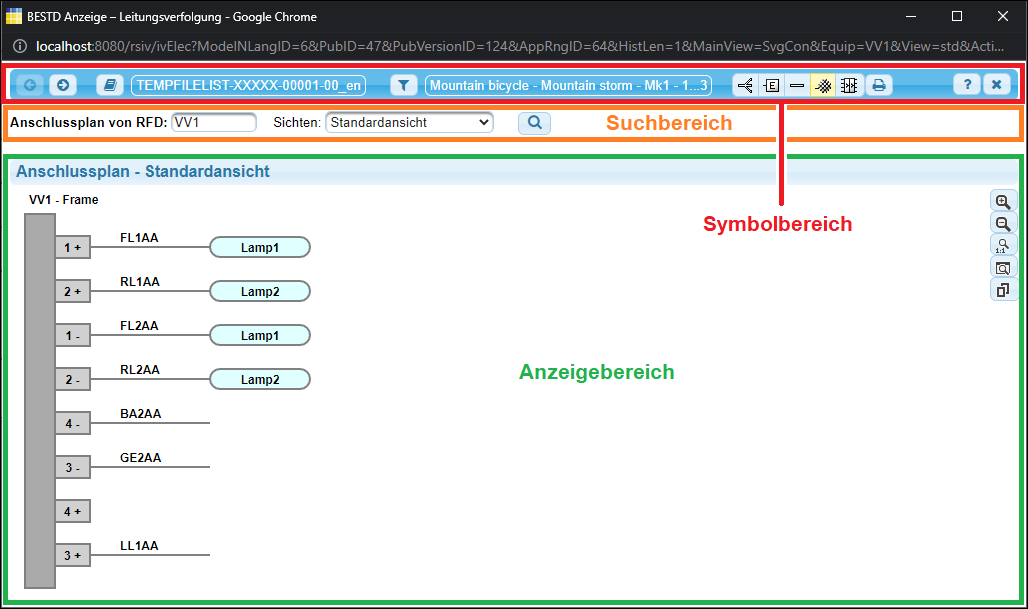

Die drei Bereiche (nach einer erfolgten Suche) innerhalb eines Fensters zu den Verkabelungsdaten
Die Symbolleiste ist stets zu sehen. Der Suchbereich zeigt alle Felder zur Suche und der Anzeigebereich die Suchergebnisse.

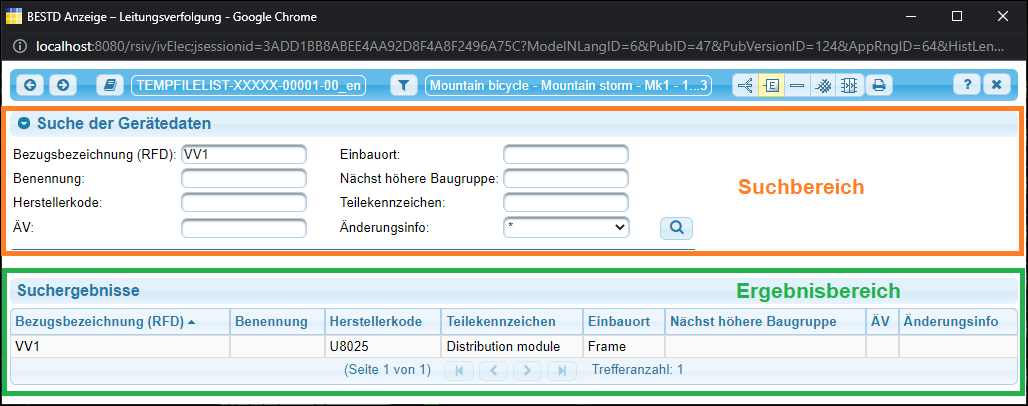

Suchbereich und Suchergebnisbereich
Anzeigebereich mit Grafik (unten) und Bereich zur direkten Eingabe eines Gerätes
Bei der grafischen Darstellung der Verkabelungsdaten existiert im Browser-Fenster kein seitlicher Scroll-Balken wie sonst üblich. Sie können stattdessen die Grafik mittels des Mauszeigers frei über die Bildschirmoberfläche verschieben.

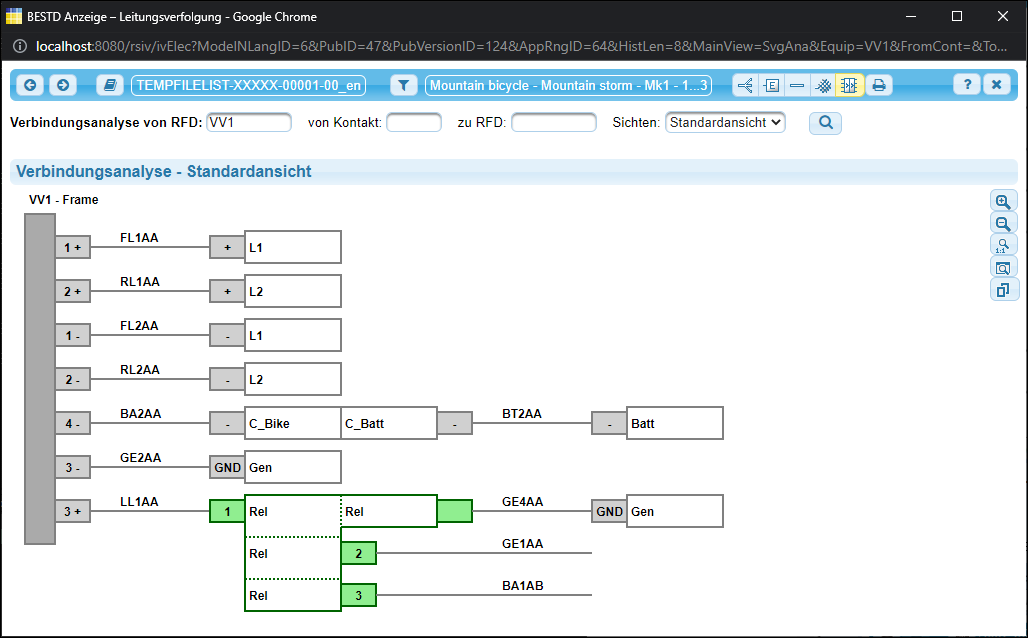

Beispiel für eine vollständige Darstellung (in der sogenannten Standardansicht) einer Grafik
Wird das Fenster nun vertikal verkleinert (die Grafik scheint dann unten „abgeschnitten“ zu sein), erscheint dennoch kein seitlicher Scroll-Balken!

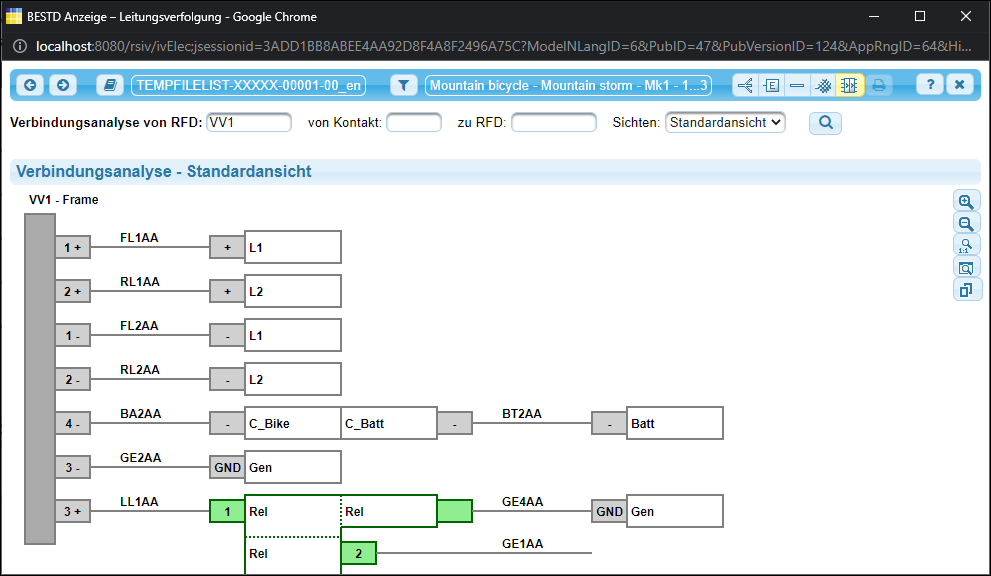

Kein seitlicher Scroll-Balken bei Verkleinerung des Fensters
