Das Fenster zur Ersatzteil-Suche
Sie können in einer Technischen Regelung oder mehreren Technischen Regelungen speziell nach Ersatzteilen suchen.
Sie rufen die Ersatzteil-Suche über den Reiter Ersatzteile innerhalb der Suche auf. Sie erhalten folgendes Fenster:
Das Fenster zur Ersatzteil-Suche
Neben der eigentlichen IPC-Suche, die man als »Vorwärtssuche« bezeichnen könnte, existiert innerhalb der Ersatzteil-Suche ein zweiter Reiter Referenzsuche – einer Art Rückwärtssuche.
Der erste Reiter IPC betrifft die »Vorwärtssuche« nach Ersatzteilen innerhalb von Datenmodulen.
Sie bestimmen hier die zu durchsuchende Menge der Publikationen. Siehe hierzu den Abschnitt → Suchbereich.
Es stehen Ihnen insgesamt folgende Suchfelder (Suchlisten) zur Verfügung:
Sie haben die Möglichkeit, weitere Spalten einzublenden bzw. auszublenden.
Klicken Sie hierzu auf das Spalten-Symbol rechts oberhalb der Suchfelder. Sie bekommen eine Liste der vorhandenen Spalten, in der Sie die für Sie relevanten Spalten (d. h. Suchfelder) durch das Setzen eines Häkchen auswählen können.
Auswahlliste derjenigen Spalten, die angezeigt werden sollen
Beispiel für eine IPC-Suche:
Die Ersatzteilsuche nach MFC = KZ888 ergab 6 Treffer.
In den drei linken Spalten Pos., Titel der Technischen Regelung / IETD und Datenmodul-Titel erhalten Sie die gefundenen Datenmodule mit den Publikationen, in denen sie vorkommen.
Die Suchergebnistabelle liefert Ihnen alle hinterlegten Angaben zu den gefundenen Treffern.
Es kann dabei vorkommen, dass nicht alle Spalten Einträge aufweisen – es existieren zu diesen Eigenschaften dann keine hinterlegten Werte.
Die Suche (es wird hier eine andere Technische Regelung betrachtet) wird hier auf den Suchbereich des aktuellen Models eingeschränkt.
Die Ersatzteilsuche nach MFC = KZ777 ergab hier einen Treffer.
Sie erhalten:
Ergebnis der Ersatzteilsuche
Referenzsuche mit diesem Ersatzteil starten
Ganz links am Rand der Suchergebnis-Tabelle sehen Sie eine unbetitelte Spalte mit einem kleinen Pfeil-Symbol als Eintrag. Sie starten hiermit die Referenzsuche (»Rückwärtssuche«) zu dem betreffenden Ersatzteil.
Eine Ersatzteil-Suche ergab hier einen Treffer, d. h. ein Ersatzteil.
Sie wechseln damit vom Reiter IPC in den Reiter Referenzsuche (Achten Sie auf die hier rot umrandeten Reiter) und starten automatisch eine Rückwärtssuche (siehe hierzu auch den Abschnitt → Referenzsuche), also eine Suche nach Verweisen, deren Ziel das eben angewählte Ersatzteil ist.
Die obige Funktion hat bewirkt, dass automatisch in den Reiter »Referenzsuche« gewechselt und die entsprechende Suche gestartet wurde.
In diesem Beispiel wurde kein Treffer ermittelt. Das heißt, das obige Ersatzteil ist nirgends Ziele eines Verweises.
Innerhalb der Ersatzteil-Suche steht Ihnen in einem zweiten Reiter Referenzsuche eine weitere Suchmöglichkeit zur Verfügung, die sogenannte Referenzsuche.
Hiermit können Sie Verweise (= Referenzen) auf Ersatzteile (also nicht auf Ersatzteile selbst) in Datenmodulen finden, die in den drei möglichen Formen, als CSNRef, als NSN oder IdentNo ausgeführt sind.
Der Reiter Referenzsuche zeigt sich wie folgt.
Suchmaske zur Referenzsuche bei der Ersatzteil-Suche
Diese Rückwärtssuche erlaubt drei Varianten (Optionen):
Diese drei Varianten liefern Ihnen unterschiedliche Filterkriterien, um auf ein Ersatzteil eindeutig zu verweisen.
Hier stehen Ihnen die drei Kriterien
zur Verfügung.
Beispiel
Betrachten Sie folgendes Beispiel zur Suchvariante CSN:
Die Suche ergab einen Treffer (Verweis) innerhalb eines Datenmoduls (Spalte Datenmodul- Titel).
Ein Treffer innerhalb eines Datenmoduls bei einer Referenzsuche

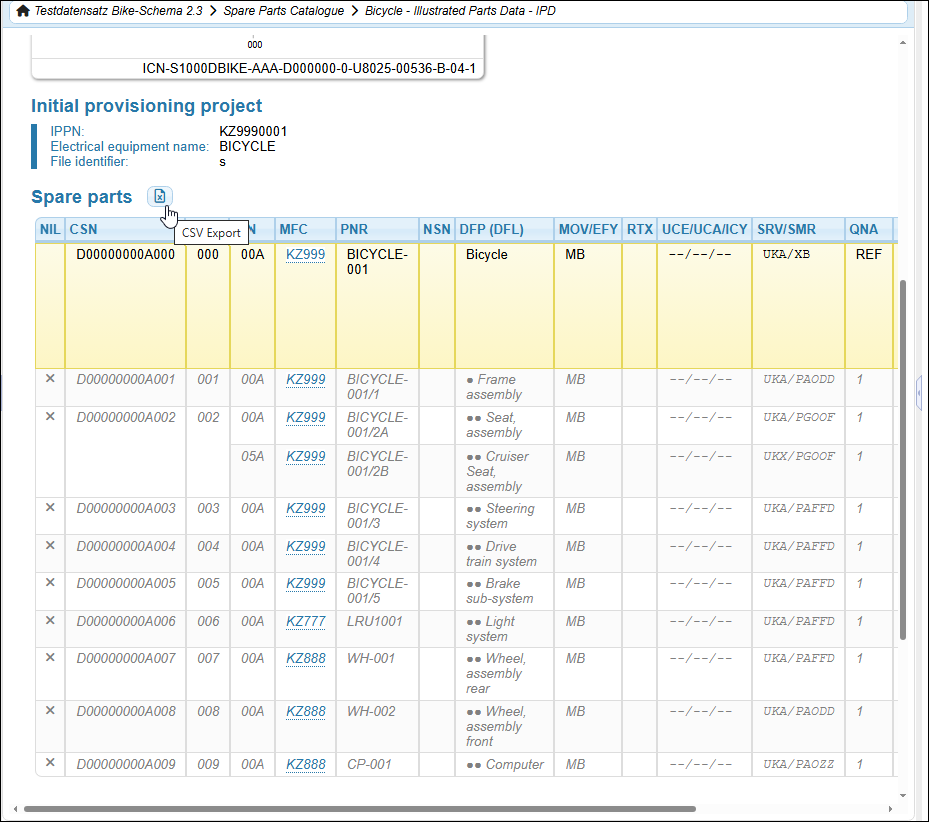

Rufen Sie diesen Verweis auf, so sehen Sie als Ziel das entsprechende Ersatzteil innerhalb einer Ersatzteilliste. Der Hyperlink zeigt die Angaben aus der Referenzsuche: hier: IPP =KZ9990001.
Ein Treffer (Verweis) der Referenzsuche
Hier steht Ihnen nur das Kriterium
bei der Referenzsuche zu einem Ersatzteil-Verweis zur Verfügung.
Suchmaske bei der Ersatzteil-Referenzsuche mit Option »NSN«
Hier stehen Ihnen die zwei Kriterien
bei der Referenzsuche zu einem Ersatzteil-Verweis zur Verfügung.
Suchmaske bei der Ersatzteil-Referenzsuche mit Option »MFC/PNR«
Wurden bei einer Referenzsuche keine Treffer, d. h. Verweise gefunden, so erhalten Sie eine Meldung »Keine Ersatzteilverweise gefunden« der folgenden Art.
»Es wurden keine Verweise auf ein Ersatzteil gefunden.«
